一、極片表面缺陷檢測系統描述
系統采用進口高分辨率相機,采用灰度對比提取極片表面褶皺、缺口、開裂、掉料、粘料、氣泡、漏箔等缺陷。并輸出相應檢測合格/不合格信號提示,便于下一工位對缺陷品的處理。
產品缺陷實物圖:

注:以上缺陷均可檢測
二、系統運行原理
產品沿同一方向通過視覺檢測系統;上下各一個CCD相機同時進行產品線掃描檢測;產品到位后光電眼輸出觸發信號傳輸給相機觸發拍圖;軟件進行處理判斷并輸出OK/NG信號;設備在下一工位進行相應處理。
三、系統檢測原理介紹

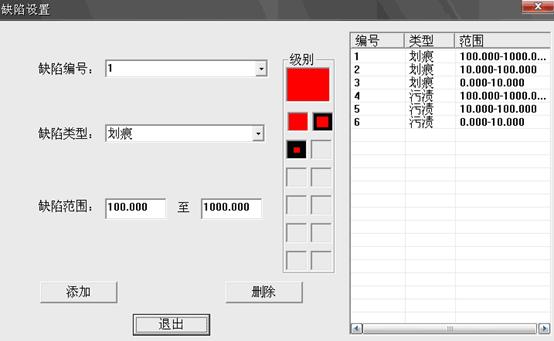

當圖像定位好后,根據檢測區域內極片表面是否有褶皺、缺口、開裂、掉料、粘料、氣泡、漏箔等缺陷超過設置的灰度差值提取表面的缺陷,并提示缺陷位置及顯示缺陷大小。輸出相應檢測信號。

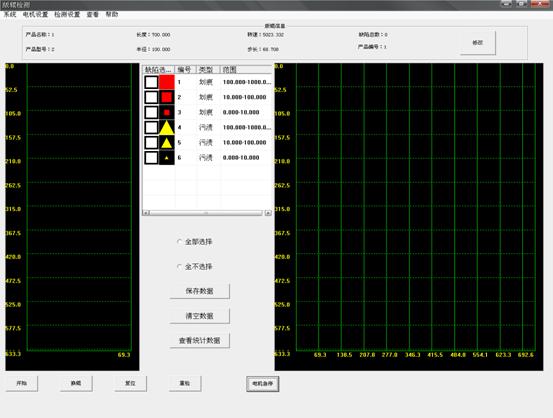

四、系統主要功能
1.自動對圖像進行定位;
2.對產品表面褶皺、缺口、開裂、掉料、粘料、氣泡、漏箔等缺陷進行檢測
3.產品合格給出OK信號,產品不合格時輸出NG信號或發出報警信號
4.可自動保存不合格要求的圖像
5.可保存檢測數據,供歷史數據查詢
|
